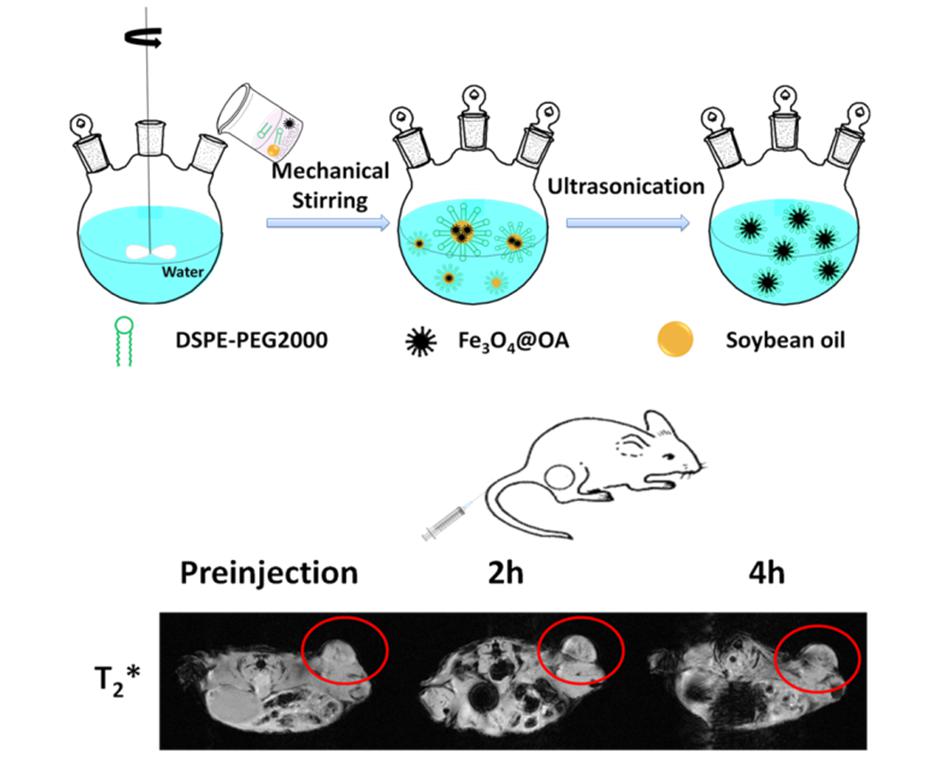

本文采用高温热解的方法，以油酸铁为前驱体，在表面活性剂油酸的存在下反应，在高沸点的溶剂中得到形貌均一、单分散的磁性Fe3O4纳米颗粒。然后通过经典的旋转蒸发法除去其中的有机溶剂，得到PEG化磷脂修饰的磁性Fe3O4纳米颗粒胶束。通过透射电镜(TEM)、动态光散射(DLS)、磁共振扫描仪(MRI)等手段对样品的性质进行了研究，得到核粒径9nm，PEG化胶束层1.5nm，水动力尺寸19.5nm，Zeta电位-38.5mV的单分散磁性Fe3O4纳米胶束。PEG磷脂修饰在磁性Fe3O4纳米颗粒表面，使其在水溶液中能够长时间(6周以上)稳定分散。与小鼠RAW264.7巨噬细胞共同孵育实验证明其能够有效躲避其摄取。其T2弛豫率值为32.2 mmol·L-1·S-1。生物体内成像实验表明其可以作为一种优良的T2造影剂。
Lina Song, Fengchao Zang, Mengjie Song, Gong Chen,Yu Zhang, Ning Gu. Effective PEGylation of Fe3O4 nanomicelles for in vivo MR imaging. Journal of Nanoscience and Nanotechnology, 2015, 15(6): 4111-4118.
研究进展
