A Facile Preparation of Poly(ethylene oxide)-modif

聚乙二醇（PEG）或者聚氧化乙烯（PEO）具有独特的结构，已经成为在生物材料领域修饰大分子的代表和表面修饰的“标准”。 传统的方法中采用的含异氰酸活性基团的化合物具有很强的毒性，一方面其残留物对产品的生物毒性有巨大的影响。在本文中，研究的思路去除具有危害性残留物的中间异氰酸化得步骤，采用臭氧氧化预处理，直接嫁接PEO。本文成功地在PU 表面嫁接不同分子量的PEO。PEO嫁接的PU 薄膜，表面平整，具有极低的表面接触角。更重要的是，在血小板粘附实验室，高分子量的PEO 嫁接的PU 表面基本上没有血小板粘附，表现了极高的血液相容性。此反应方法具有如下的特点：该改性研究减少了反应步骤，极大的降低成本；减少具有高污染材料的使用，在反应过程中，对环境的影响更小；该方法具有广泛的适用性，可广泛使用在医用高分子材料和医疗器械表面的涂层材料的制备。

Xuefeng Zhou, Tianzhu Zhang, Xiaoli Jiang, and Ning Gu*, A Facile Preparation of Poly(ethylene oxide)-modified Medical Polyurethane to Improve Hemocompatibility . Colloids and Surfaces A: Physicochemical and Engineering Aspects:Available online 6 September 2013：http://www.sciencedirect.com/science/article/pii/S092777571300681X

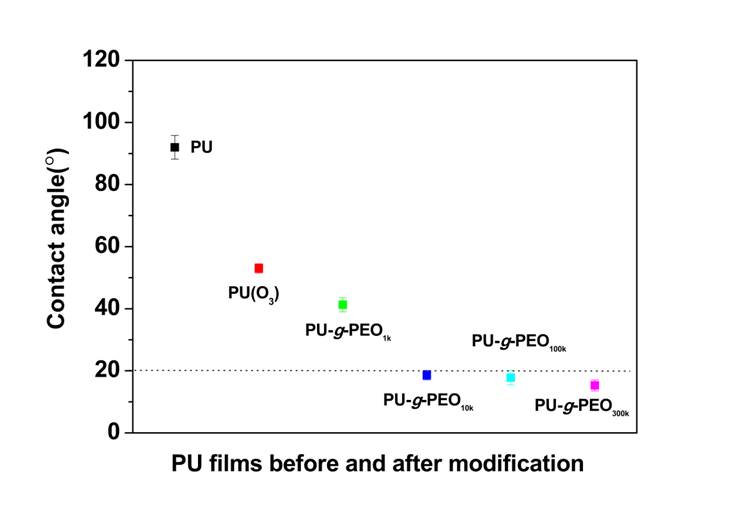

FIGURE . Water contact angle of PU films, ozone -treated PU films and PU films coated by PEO with different molecular weight.

FIGURE . SEM photographs of platelet adhesion on PU films coated by PEO with different molecular weight. (a) PU-g-PEO1k, (b) PU-g-PEO10k, (c) PU-g-PEO100k, and (d) PU-g-PEO300k¬¬.
